智慧城市榮耀-2016雲端物聯網創新獎獲頒政府組優勝「BIM4.0雲端整合作業平台 ─ 新北市建造執照輔助查核系統」

2016-05-27

新北市政府資訊中心

2016雲端物聯網創新獎獲頒政府組優勝「BIM4.0雲端整合作業平台 ─ 新北市建造執照輔助查核系統」
一、應用於本市新建工程及建造執照開放空間預審案件,並提供線上申請、書圖、BIM之3D模型繳交及檢測。
二、開發單位配合辦理系統平台開發及檢測技術分析建置。
三、物聯網功能與架構
    工業4.0是現今產業技術的浪潮,未來民眾的生活將充分與物聯網結合在一起,BIM4.0成為國際上最新的建築資訊自動化代名詞。本系統開發以此為念。將BIM4.0當作21世紀新生活的概念,為民眾未來購買房屋時可以取得建築物安全居住履歷電子手冊佈建基礎工程。突破傳統住房營造單一概念,採用3D資訊模型技術〈Building information Modeling,簡稱:BIM〉導入建築開發許可審查階段整合跨部門平行分會系統及運用雲端運算將建築開發案件即時審查。本系統提供最佳建築許可資訊整合平台〈整合建造執照電腦輔助查核系統、開放空間預審系統、建造執照平行分會系統及本府資訊中心GIS圖台〉,由建築師專業設計簽證經政府雲端電腦輔助查核設計盲點提升建築物設計品質,共同替民眾居住安全設計把關。
建築物安全居住履歷結合物聯網架構示意圖
試煉場域說明

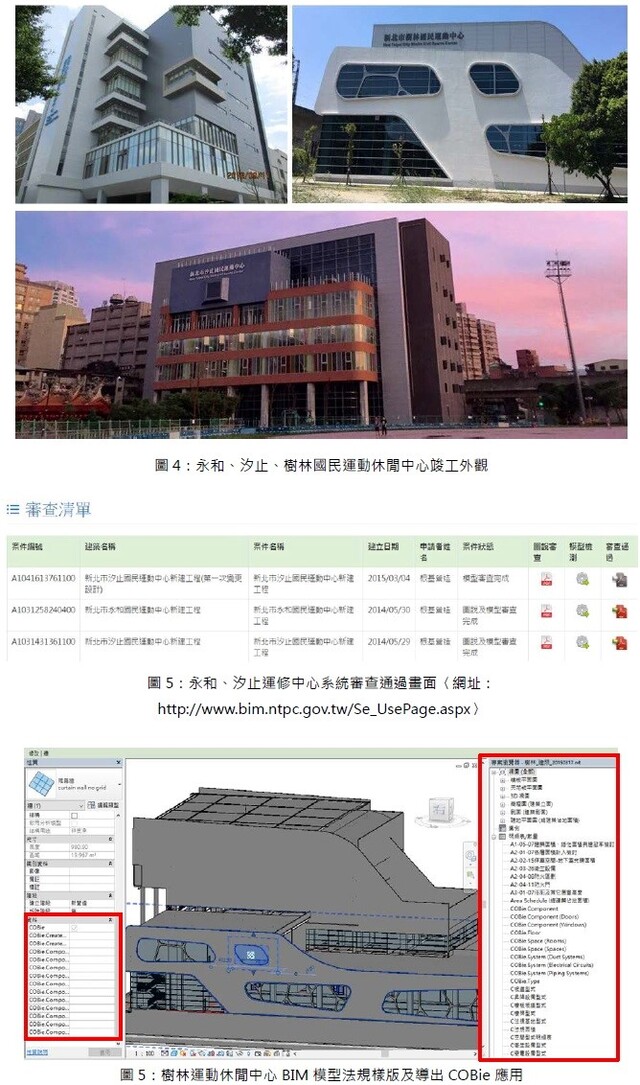

一、試煉 – 推動本市重要政策「建構新北3D雲端智慧城」 ,首創建造執照審查及開放空間預審採用電子線上繳交BIM模型與書圖文件,結合應用電腦輔助查核技術檢測核發本市永和、樹林、汐止等國民運動休閒中心及本市建造執照開放空間預審電子申請案件。
二、創新 - 本系統平台提供功能如下:
1.即時線上繳件 – 建築師事務所可經由本系統平台可進行24hr電子線上建造執照書圖模型繳交作業,八小時上班時間之限制。

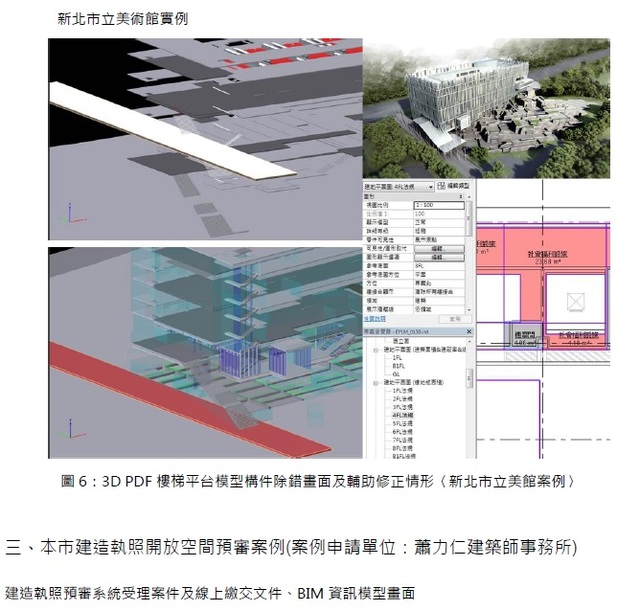

2.設計除錯檢視 - 提供申請人(建築師) 24hr彈性自主作業。在建造執照正式送審前,可隨時進行 BIM設計模型法規檢測,預先發現設計錯誤的項目。達到設計除錯目的,避免工程施做錯誤時之困擾。
3. GIS法規資訊整合平台- 申請人輸入申請地點基本資料,系統將自動提供本市「都市計畫施行細則」管制資訊做為建築設計參考資料,並將BIM模型與建築管理管制資訊,進行全市施工現場管理。

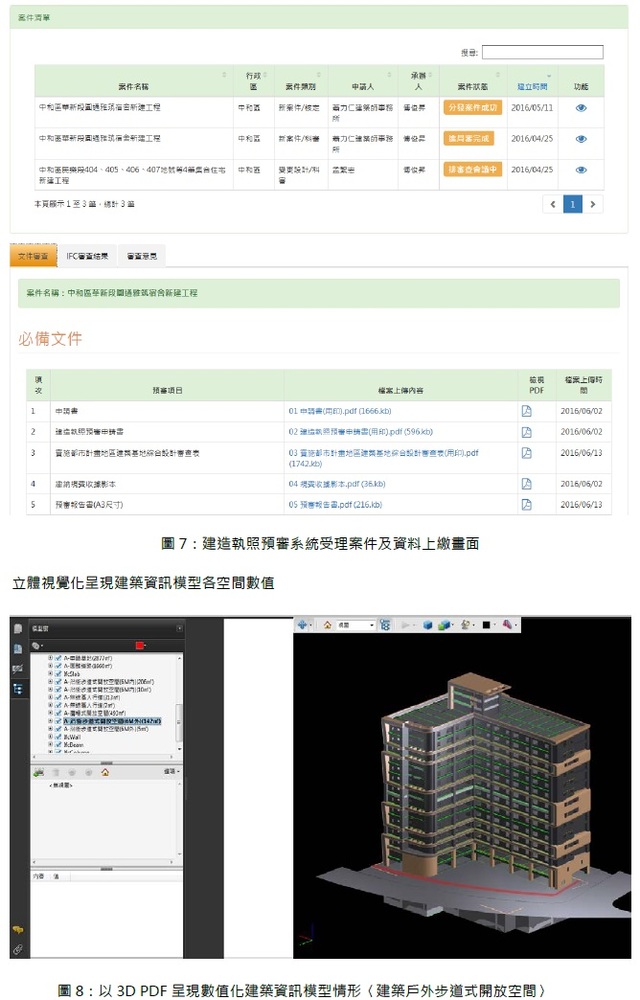

4.自動通知補正- 法規檢測系統將分二階段自動產出檢核報表及3D PDF圖示顯示錯誤樣態,檢測報告供申請人修正設計BIM模型或續由行政人員做為審核依據。
5.跨機關平行分會審查機制—平行分會系統提供跨局室對於同一案件進行同步審查圖資及意見交換,加速審查行政效率。
6.建立標準規範 – 本系統將建造執照審查圖說內容標準化,提供法規樣板檔及樣板操作說明,提供申請人下載使用,讓申請人可以清楚瞭解審查單位需求標準。亦可同時協助後端資訊檢測管理與應用。
7.即時版本更新- 法規判釋標準參數化,系統管理者可在法規版本更新後發布後,即時調整後端法令檢測基準參數,檢測系統可依法令適用日期分版次管理。
三、省時、省力 – 審查階段全天(24hr)系統作業,無需申請人送審交通往返,此外更因法規可量化(程式化)使標準化、統一化,進而輔助申請人(建築師)減少人為之法令檢討漏失及計算錯誤或政府行政人員法令判讀不一致因素,讓建築執照核發更趨透明、公正、公開、省時、省力。
四、省能 – 線上電子書圖文件及BIM模型審查作業,過程無須交附紙張印刷作業,大大節省環境資源達節能減碳,亦可免去不必要的實體存放空間檔案室之建置或租借。
五、加值維運管理應用 –統一規範從建築設計、營造、竣工維運階段標準資訊交付BIM資訊模型資訊,最終可導出符合國際規範之COBie資訊並可應用於建築物設施、設備維運。
